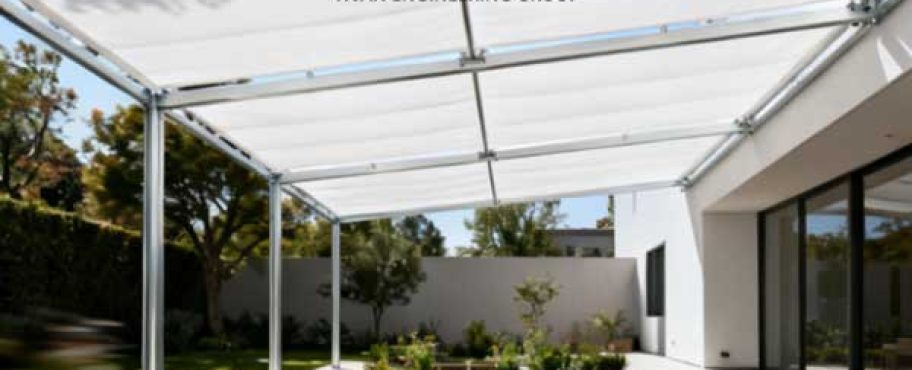

بدترین لحظه برای هر کسی که سقف متحرک نصب کرده، لحظه وقوع زلزله است: «آیا این سقف روی سرم فرو میریزد؟» اگر غیراصولی ساخته شده باشد، قطعاً بله! اما اگر طبق استانداردهای لرزهای (اتصالات انعطافپذیر، ریل ضدخروج، قفلکننده خودکار و متریال سبک) طراحی و اجرا شود، مقاومت سقف متحرک در برابر زلزله گاهی از سقف ثابت هم بهتر خواهد شد. حالا بیایید قدم به قدم ببینیم این اطمینان چگونه به دست میآید. در ادامه این مقاله از گروه مهندسی تیوان قدم به قدم شما را با شرایط ایمن این سازه در برابر زلزله آشنا میکنیم. پس تا انتها همراهمان باشید.
مقاومت سقف متحرک در برابر زلزله چگونه ارزیابی میشود؟
در ابتدا، بیایید بررسی کنیم چرا تا این حد به سقف متحرک در شرایط زلزله اعتماد داریم و آن را به شما پیشنهاد میکنیم. برای پاسخ، باید سه اصل کلیدی را بشناسید که در زیر به آنها میپردازیم:
تعریف بار لرزهای در سازههای سبک
نیروی زلزله رابطه مستقیم با جِرم دارد. قانون نیوتن میگوید: «نیرو = جرم × شتاب». پس هرچه سازه سنگینتر باشد، نیروی مخرب زلزله روی آن بیشتر خواهد بود. یک سقف بتنی معمولی، حدود ۵۰۰ کیلوگرم بر مترمربع وزن دارد؛ در حالی که یک سقف متحرک پارچه ای چیزی بین ۶ تا ۱۰ کیلوگرم است؛ یعنی حدود ۵۰ برابر سبکتر! پس نیروی زلزلهای وارد بر آن نیز حدود ۵۰ برابر کمتر است.
تأثیر جرم سازه در کاهش نیروی زلزله
سبکی سازه، اولین خط دفاعی شماست. هرچه سقف سبکتر باشد، به همان نسبت «تکانش» کمتری را تجربه میکند. به زبان سادهتر، یک قایق بادی کوچک در امواج سونامی کمتر از یک کشتی فولادی آسیب میبیند، چون سبک است و روی آب شناور میماند. سقف متحرک هم همینطور است.
تفاوت رفتار سقف متحرک و سقف ثابت در زلزله
سقف ثابت (بتنی یا فلزی سنگین) نیروی زلزله را مثل یک تخته صُلب به دیوارها و ستونها منتقل میکند. اما سقف متحرک با قابلیت جابجایی و انعطاف، بخشی از انرژی لرزهای را در اصطکاک ریلها و اتصالات خود دَمپ میکند؛ درست مثل وظیفهای که کمک فنر ماشین دارد.
تحلیل رفتار دینامیکی سقف متحرک در برابر زلزله
حالا نوبت به یک معمای جذابتر میرسد: وقتی زمین میلرزد، این سقف دقیقاً چگونه میرقصد؟ در این بخش، بدون فرمولهای پیچیده اما کاملاً تخصصی، میبینید که «مرکز جرم، فرکانس طبیعی و پدیده تشدید» چه نقشی در مقاومت سقف متحرک در برابر زلزله ایفا میکنند.
مرکز جِرم و مرکز سختی در سیستمهای متحرک
به این نکته توجه داشته باشید که در طراحی لرزهای، دو نقطه مهم داریم؛ یکی مرکز جرم (جایی که وزن سقف متمرکز است) و دیگری، مرکز سختی (جایی که مقاومت سقف جمع شده است). در نوع استاندارد، این دو نقطه روی یک خط عمودی قرار میگیرند تا سقف در زلزله نچرخد و کج نشود.
ارتعاش، مودهای نوسانی و فرکانس طبیعی
هر سازه، یک فرکانس طبیعی دارد (مثل نُت موسیقی). سقفهای متحرک سبک، فرکانس بالایی دارند (معمولاً بالای ۱۲ هرتز). فرکانس غالب زلزله بین ۲ تا ۱۰ هرتز است. وقتی این دو با هم «یکی» نباشند، خبری هم از تشدید مخرب نیست.
پدیده تشدید (رزونانس) در سازههای سبک
رزونانس، یعنی وقتی فرکانس زلزله با فرکانس طبیعی سقف «یکسان» و دامنه ارتعاش به شدت زیاد میشود. اما سقف متحرک به لطف حرکت روی ریل و اصطکاک متغیر، به ندرت در دام رزونانس میافتد. انگار که همیشه در حال تغییر «نُت» است.
نقش اتصال سقف متحرک به سازه اصلی ساختمان چیست؟
میرسیم به حیاتیترین نقاط؛ اتصال باید هم محکم باشد که سقف کنده نشود، هم کمی انعطاف داشته باشد تا ضربه را جذب کند. ما در پروژهها، از براکتهای لاستیکی-فلزی استفاده میکنیم.
وقتی زلزله میآید، نیرو از سمت راست و چپ به پیچها وارد میشود (نیروی برشی). یک پیچ معمولی ممکن است بریده شود؛ اما رولبولتهای فولادی به همراه واشر فنری و گریس ضدسایش، مثل یک مشت محکم ولی انعطافپذیر عمل میکنند.
یک دیتیل اجرایی خوب شامل صفحه زیر پیچ (برای جلوگیری از فرورفتگی پروفیل)، دو ردیف پیچ در گوشهها و حداکثر فاصله ۵۰ سانتیمتر بین اتصالات است. رعایت چنین جزییاتی توسط «گروه تیوان» است که مقاومت سقف متحرک در برابر زلزله را برای شما تضمین میکند.
عملکرد ریل و مکانیزم حرکتی در زمان زلزله
فرض کنید سقف متحرک حیاط مثل یک سوارکار ماهر روی اسبش (منظورمان همان ریل است) در حال حرکت است. حالا سوال اینجاست؛ وقتی زلزله میشود، چه چیزهایی مانع میشوند که این سوارکار از روی زین پرت نشود و ریل مانند یک مسیر امن او را مهار کند؟
- احتمال خروج پنل از ریل: امواج افقی زلزله، ممکن است پنل را به سمت لبه ریل هل بدهد. اگر ریل ساده و U شکل باشد، پنل به راحتی خارج میشود؛ اما ریلهای مدرن با C شکل، این مشکل را حل میکنند.
- سیستمهای قفلکننده ضدلرزه: ما در سقفهای متحرک پیشرفته، یک سنسور اینرسی نصب میکنیم. به محض تشخیص اولین تکان زلزله، ظرف کمتر از ۰.۱ ثانیه مکانیزم قفلِ خودکار فعال میشود و پنل را در جای خود میخواباند. با این حساب، دیگر خبری از حرکت ناخواسته نیست.
- طراحی ریل با ضریب اطمینان بالا: ضریب اطمینان یعنی، سازه چند برابر بار واقعی را تحمل میکند؟ استاندارد میگوید حداقل ۲.۵؛ یعنی ریل باید ۲.۵ برابر نیروی محاسبهشده برای زلزله را بدون تغییر شکل دائمی تاب بیاورد. سقف متحرک آلومینیومی با آلیاژ ۶۰۶۱ به دلیل نسبت استحکام به وزن عالی، بهترین گزینه برای این کار محسوب میشود.
نوع متریال بر مقاومت سقف متحرک در برابر زلزله چه تاثیری دارد؟
در جدول زیر انواع متریال رایج را با هم مقایسه میکنیم:
| نوع متریال | وزن (kg/m²) | رفتار در زلزله | توصیه برای مناطق لرزهخیز |
| پارچه پیویسی | ۶-۱۰ | بسیار انعطافپذیر، جذب انرژی بالا | عالی |
| پلیکربنات | ۱۵-۲۰ | نیمهسخت، نیازمند اتصالات انعطافپذیر | خوب |
| شیشه سکوریت | ۳۰-۴۰ | سنگینتر، شکننده در اتصالات صلب | تا حدودی مناسب (با احتیاط) |
| آلومینیوم کامپوزیت | ۱۲-۱۸ | سبک، شکلپذیر، ایدئال برای حرکت | بسیار خوب |
اگر در منطقه زلزلهخیز زندگی میکنید، پیشنهاد اول ما، سقف متحرک پارچهای با پروفیل آلومینیومی است. پارچه ضربه را خنثی و آلومینیوم، سبکی را برایتان ضمانت میکند.
بررسی استانداردها و ضوابط طراحی لرزهای برای سقف متحرک
برای سقف متحرک هم استانداردهای مشخصی وجود دارد. مهمترین آنها عبارتاند از:
- مبحث ششم مقررات ملی ساختمان ایران (بارهای وارد بر ساختمان) که الزام میکند که بار زلزله بر اساس وزن واقعی محاسبه شود؛
- ASCE -22 (آمریکا) – ویژه سازههای غیرساختمانی متحرک؛
- BC 2021 – قوانین اتصالات متحرک به سازه اصلی؛
- Eurocode 8 – طراحی لرزهای سازههای سبک.
هیچ سقف متحرک استانداردی بدون محاسبه «ضریب رفتار» و «شتاب طرح منطقه» نصب نمیشود؛ یعنی قبل از هر چیز، باید نقشه زلزلهخیزی منطقه شما مورد بررسی قرار گیرد.
آیا سقف متحرک در زلزله خطر سقوط دارد؟
بیایید صادقانه پاسخ دهیم؛ اگر سقف متحرک «غیراستاندارد» باشد و توسط افراد ناوارد نصب شده باشد، بله، خطر سقوط وجود دارد. اما اگر اصول زیر رعایت شده باشد، خیر:
- وزن کلی کمتر از ۴۰ کیلوگرم بر مترمربع؛
- اتصالات دارای حداقل ۴ نقطه تکیهگاه مستقل (نه فقط دو طرف)؛
- وجود سیستم قفلکننده خودکار (اینرسی)؛
- ریل دارای استاپ انتهایی در هر دو طرف.
ما در پروژههای تیوان، تمام این موارد را مثل چکلیست هواپیما قبل از پرواز، یکبهیک کنترل میکنیم. برای سقف متحرک شیشه ای که سنگینتر است، تدابیر ویژهای مثل دمپرهای هیدرولیک هم اضافه میشود.
طراحی ایمن سقف متحرک در مناطق زلزلهخیز
اگر در منطقهای با خطر لرزهای بالا زندگی میکنید (مثل تهران، تبریز، کرمان، شیراز)، این چهار قانون طلایی را جدی بگیرید:
- قانون اول: از متریال زیر ۲۰ کیلوگرم بر مترمربع استفاده کنید؛ مثل سقف متحرک پارچه ای یا سقف متحرک آلومینیومی با پوشش سبک؛
- قانون دوم: فاصله اتصالات را زیاد کنید؛ حداکثر ۱.۵ متر بین دو اتصال مجاز است؛
- قانون سوم: از دمپرهای ویسکوز الاستیک در محل اتصال ریل به دیوار استفاده کنید. این دمپرها مثل کفش طبی هستند و شوک را جذب میکنند؛
- قانون چهارم: سیستم حرکتی را طوری طراحی کنید که در حالت بسته (پارک), قفل مکانیکی کامل داشته باشد؛ یعنی وقتی سقف جمع شد، انگار که به دیوار چسبیده باشد.
پیشنهاد میکنیم برای سقف متحرک روف گاردن و سقف متحرک پاسیو در شهرهای زلزلهخیز، همیشه از پروفیل آلومینیومی ۶۰۶۱ با روکش الکترواستاتیک و پارچه دو لایه پیویسی استفاده کنید. این ترکیب برای کاهش آسیب هنگام وقوع زلزله عالی است.
آیا مقاومت سقف متحرک در برابر زلزله قابل اطمینان است؟
پاسخ بله است؛ اما این اطمینان بهصورت پیشفرض به دست نمیآید. مقاومت سقف متحرک در برابر زلزله یک وعده تبلیغاتی نیست؛ حاصل انتخاب درست متریال، محاسبه دقیق اتصالات، طراحی هوشمند ریل و نصب حرفهای است. وقتی این اصول رعایت شوند، سقف متحرک مدرن نه تنها از نظر ایمنی از سقف ثابت سنگین جلو میزند، بلکه به دلیل کاهش بار مرده، به ایمنی کلی ساختمان نیز کمک شایانی میکند.
اگر به دنبال تلفیق زیبایی، حرکت و ایمنی هستید، «گروه طراحی تیوان» همراه شماست تا سیستمی بسازید که در برابر زلزله نه آسیبپذیر، بلکه هوشمندانه واکنش نشان دهد. از مشاوره اولیه تا نقشه و اجرا، همه چیز تحت استانداردهای روز دنیا انجام میشود.
سوالات متداول
آیا نصب سقف متحرک روی اسکلت فلزی قدیمی (بیش از ۳۰ سال) مجاز است؟
امکانپذیر است؛ به شرط آنکه ابتدا یک مهندس عمران ظرفیت باربری اسکلت را ارزیابی کند. سقف متحرک سبک است (۱۵ تا ۳۰ کیلوگرم بر مترمربع)، بنابراین در اغلب اسکلتهای سالم بدون مشکل نصب میشود.
آیا در زلزله ممکن است سقف متحرک باز و بسته شود؟
خیر، مگر آنکه سیستم حرکتی شما موتور بدون ترمز داشته باشد. سقفهای متحرک استاندارد، دارای موتورهای با ترمز الکترومغناطیسی هستند که در زمان قطع برق یا لرزش شدید، خودشان قفل میکنند.
تعمیرات پس از زلزله برای سقف متحرک چیست؟
بیشتر تعمیرات محدود به چک کردن پیچها و ریلها میشود. در صورت زلزله شدید، توصیه میکنیم یک تیم متخصص بازدید انجام دهد تا اتصالات و رولبردها را دوباره تنظیم کنند.
